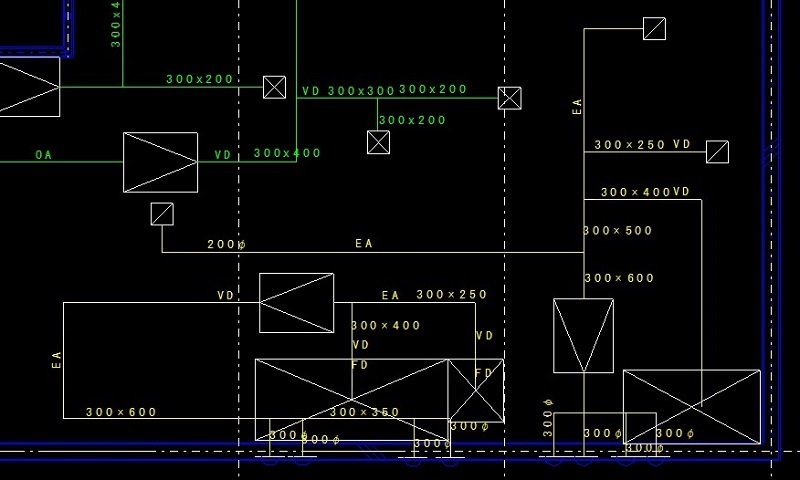

ポンチ図の作成ルール

①レイヤを合わせて作図
レイヤ名称を、指定された標準の系統記号に合わせる
②要所要所にサイズを記入
分岐した場合には分岐方向にサイズを１か所記入
③個数物は文字で記入
ダンパーやバルブ等の個数物の場合、レイヤを揃えて
単線ルート上に文字でVD,GVのように記入
④ルートは正確に接続
ルートは単線でつなぎ目は正確に接続されていること。
ただし、コーナー部分はＲでも構わない
⑤その他の注釈
施工区分/保温区分はこちらで判断し属性を入力しますが、
必要であれば施工区分/保温区分を注釈で明記してください。
